商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌深圳市恒星物联科技
- 型号SD100-R1
- 原理超声波流量计
- 用途液体流量计
- 公称通径-mm
- 工作压力1.6MPa
- 适用介质城市排水管网流量监测、城市排口管道流量监测、水渠流量监测、暗涵流量监测等
- 工作温度-40 ~ 85℃℃
- 测量范围-m3/h
- 精度等级液位精度0.5%F.S
- 测量精度流量精度±2~3%
- 安装形式底座安装
- 流量范围0.03m/s到5m/s（超声波） 0.1m/S到20m/s（雷达）
- 加工定制否
- 重量-kg
- 产地广东深圳
- 厂家深圳市恒星物联科技有限公司
产品简介：
产品详情：1产品概述
雨水和污水管道流量监控器是一种使用集成传感器技术设计的流量监控设备。它使用低功耗设计，内置迅速可更换的大容量长续航锂亚硫酰氯电池组电源，适用于城市排水网络流量监控，城市排水管道流量监控，渠道流量监控，涵洞流量监控等；流量监控器通过NB-IoT通讯将数据远程传输到流量监控系统平台，实现雨水，污水管道流量监控，数据报警处理，统计分析等功能。
2功能简介
1.监控采集功能
雨水和污水管道流量监控器可以自动采集流量，水位，流量等数据，并通过NB-IOTcommunication将采集的数据发送到流量监控系统平台。它还包括系统电压，站点号码，信号强度和其他参数。
2.数据存储功能
雨水和污水管道流量监控器的自动数据存储芯片具有数据存储功能，可以存储40,000多个监控数据。
3.断点续传功能
雨污管道流量监控器具有断点的连续数据传输功能，可以在信号弱或无信号时实现数据断点的数据存储，并在数据正常联网后将断点的历史数据传输到监控系统平台。。
4.电池监控功能
雨水排水沟流量监控器可以监控电池电压和电量比例。当电池电压或电池电量过低时，背景会显示电压状况，以提示用户立即更换电池，以预防雨水管道流量监控器电量耗尽。
5.多级报警功能
根据雨水和径流量的要求，调整数据采集周期和传输周期，以满足下雨天调度和监测数据的要求。
6.远程配置功能
通过该服务平台，可以远程配置和读取雨污管道流量监控器的工作模式和传感器的工作参数，还可以通过蓝牙和机械配置设备参数，操作简便便捷。使用。
7.多种工作模式
雨污管道流量监控器可以根据用户需要和现场使用情形选取不同的工作模式，例如实时监控模式，可以在线配置设备采集时间和采集间距，并支持实时查询。
8.支持扩展功能
雨污管道流量监测仪的监测设备具有丰沛的接口，可以扩充以访问水质监测仪的数据，从而全盘监测排水网络的水质。
3产品功能
精度高：多普勒频移原理（区域法）用以测量，测量精度高
强劲的功能：支持全盘监控液位，流量，温度和流量
超强penetration：支持NB-IoT通讯方法，将数据远程传输到流量监控系统平台
超低功耗：低功耗设计，内置迅速可更换的大容量长续航锂亚硫酰氯电池组电源，电池寿命3年
超级防护：使用IP68防水设计，满足防水，防尘，防爆等要求，适用于城市雨水，污水管网等各种恶劣环境
超强存储：具有数据存储功能，支持断点续传，并支持40,000套数据存储
易于使用：依靠易于使用的参数配置软件，可以灵巧改动设备参数
易于维护：支持配置，蓝牙配置，远程升级
4技术参数
1.通讯参数
参数
值
沟通方法
NB-IoT
频带
B5850mhz中国电信/B8 900Mhz中国移动
上行速率
15.6kbps的
下行速率
25.2kbps的
输出功率
≤23dbm±2dbm
协议书
@每@
网络时间
10〜30秒
2.运行环境
工作温度：-40〜85℃
相对湿度：10〜95％（无凝结）
3.一般特点
外壳材料：pc
安装方法：基石安装
主机大小：174×174×66mm
保护：IP68

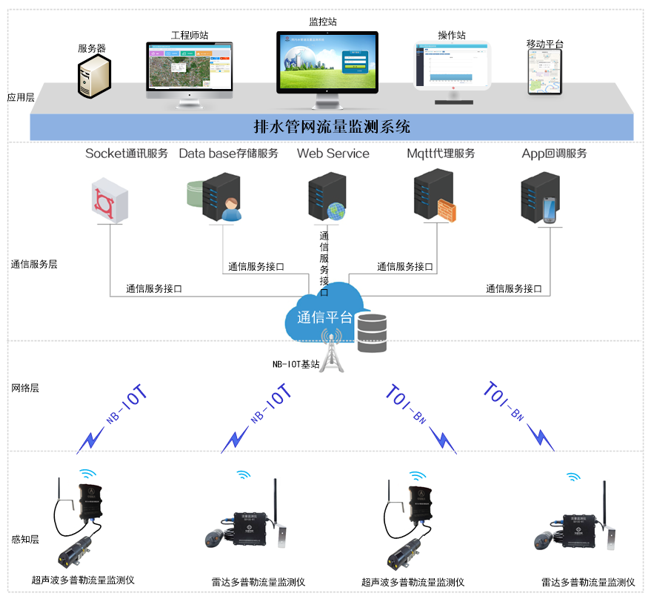

5应用图
6配套软件

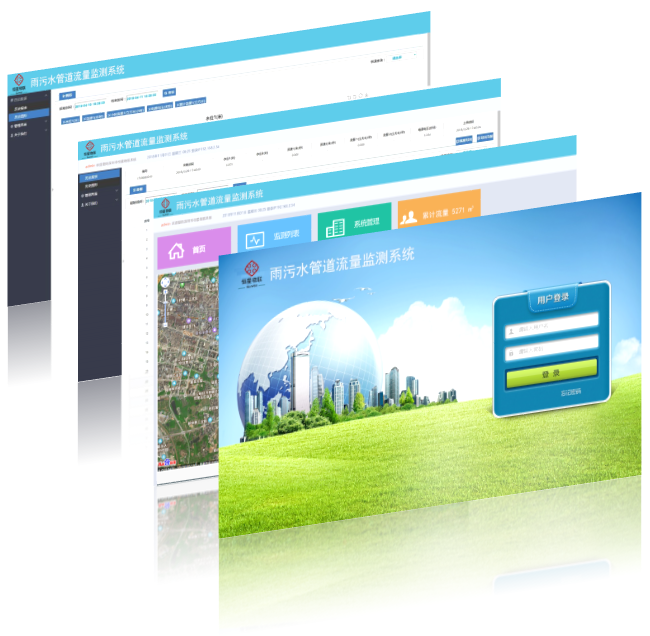

监控软件

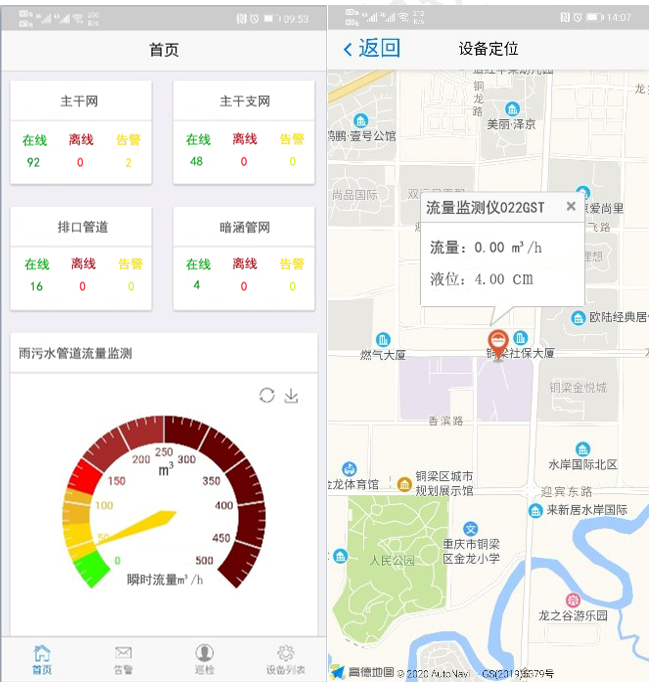

手机监控软件

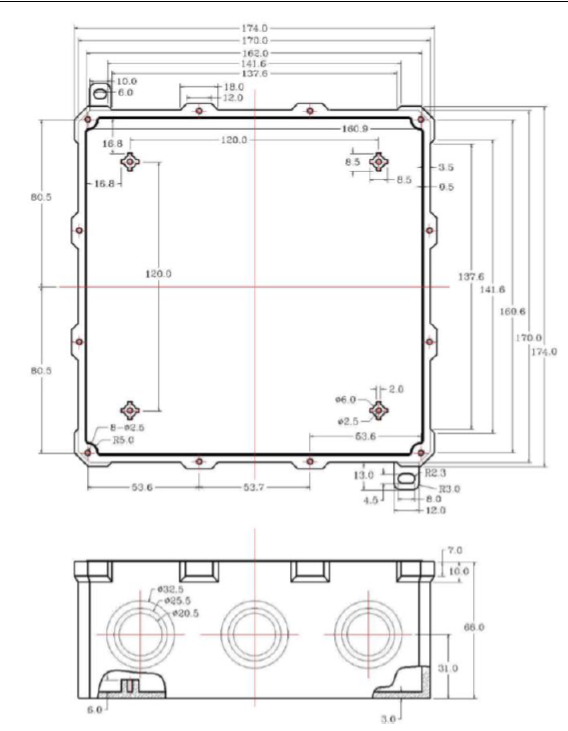

7尺码
8安装说明
雨水和污水管道流量监测点一般配置在掌管，关键支管和多个排水区域的交点处。在流量计的具体安装中，应遵循以下规范：
1.多普勒流量计应安装在水面平坦平稳，从未回流和漩涡，且在测量范围内水面上无障碍物的环境中；
2.避免在排水口，垂直滴，隔板，落水井，河（管）汇合处，河（管）弯头等位置安装多普勒流量计。此位置会严重影响测量精度。避免在此类位置安装雷达流量计，并将其安装在位置上游或下游流水稳定的环境中；
3.监控站应避免将其安装在构造繁杂的检查井构造和井壁松动的管道中，因为多普勒流量计是通过安装支架固定在检验井的井壁中的。繁复且破损的井壁构造会增加安装和施工的难度；
4.如果须要将其安装在管道的连接点附近，并且其中一根管道的水位较高，则多普勒传感器应当安装在管道的底部；
5.多普勒流速仪面向水的方向。

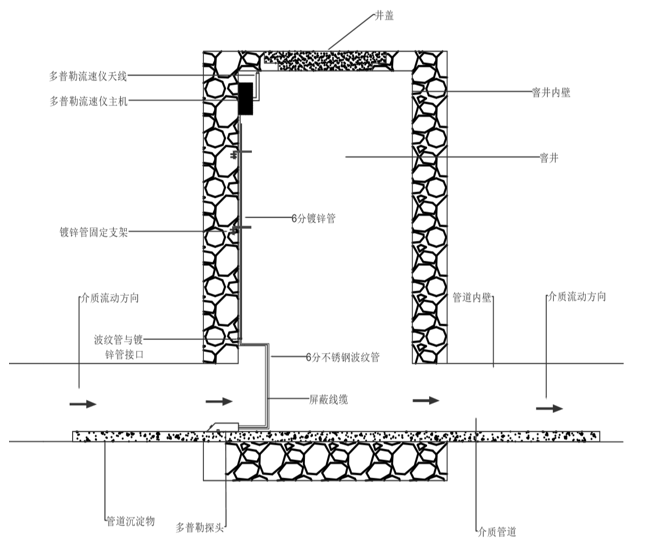

超声波多普勒流量监测仪安装图

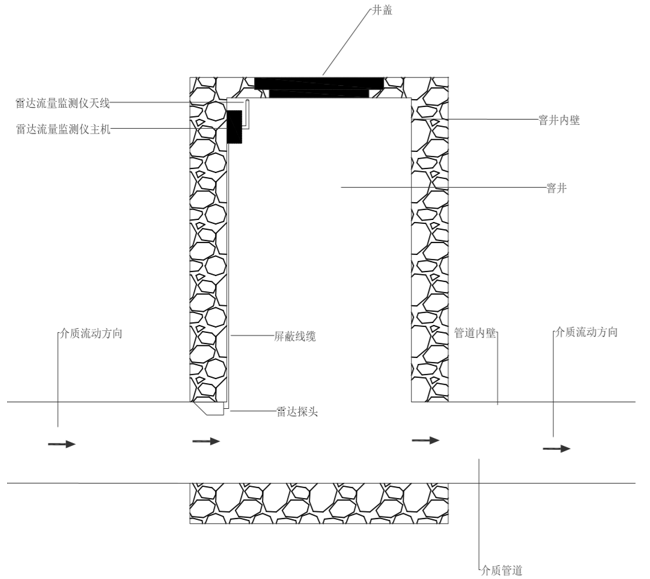

雷达多普勒流量监测仪安装图
